施工事例

橋梁

橋梁の施工実績を示します。

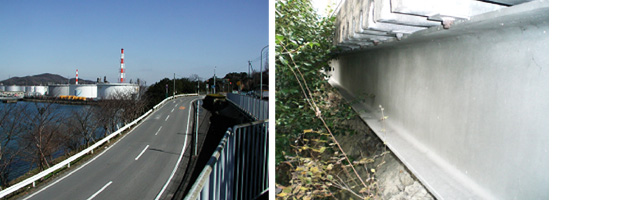

  1. 和歌山冷水橋 / 1977年施工(アルミニウム溶射) 上:付近の環境 下:30年経過後の溶射皮膜
  2. 1977年、海洋・工業環境にある橋梁I型鋼に対しアルミニウム溶射を施工しました。
  3. 2008年、30年経過後の点検によって非常に良好であることを確認しました。

高速道路・地下支柱槽

高速道路・地下支柱槽の施工実績を示します。

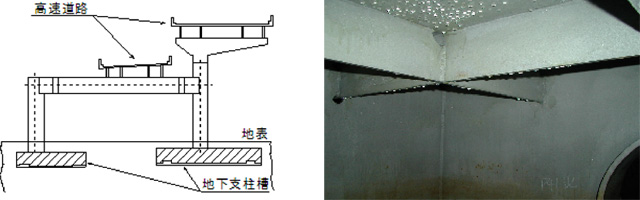

  1. 阪神高速道路地下フーチング / 1984年施工(アルミニウム溶射)
  2. 左:フーチング位置図 右:17年経過後の溶射皮膜
  3. 1984年から順次、地下の鉄鋼製支柱内部に対しアルミニウム溶射を施工しました。
  4. 2001年、17年経過後の点検によって、ほぼ良好であることを確認しました。

高速道路・橋脚

高速道路・橋脚の施工実績を示します。

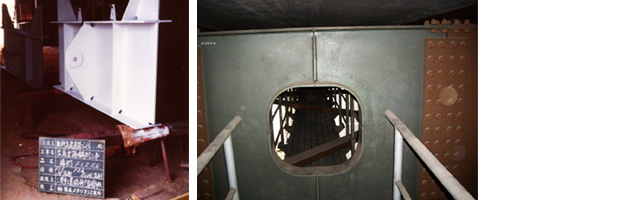

  1. 阪神高速道路出島ランプ / 1980年施工(亜鉛アルミニウム合金溶射・アルミニウム溶射)
  2. 左:施工時の状況 右:28年経過後の溶射皮膜
  3. 1980年、高速道路の桁に対し試験的にアルミニウム溶射および亜鉛アルミニウム合金溶射を施工しました。
  4. 2008年、28年経過後の点検によって、良好であることを確認しました。

船舶・吸排気ダクト

船舶・吸排気ダクトの施工実績を示します。

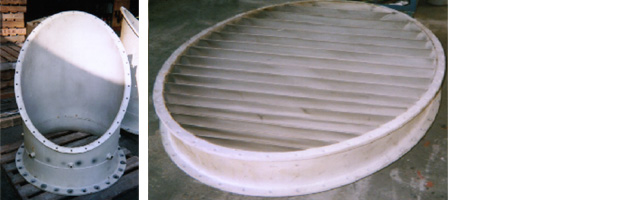

  1. 船舶用吸気ダクト / 1973年〜施工(アルミニウム溶射)
  2. 左:施工時の状況 右:23年経過後の溶射皮膜
  3. 1973年から順次、船舶用給排気ダクト内外面に対し、アルミニウム溶射を施工しています。
  4. 重要部品であるため、十数年を経過した時点で再施工していますが、返却されたダクトの溶射皮膜は非常に良好な状態を保っています。

鉄塔

鉄塔の施工実績を示します。

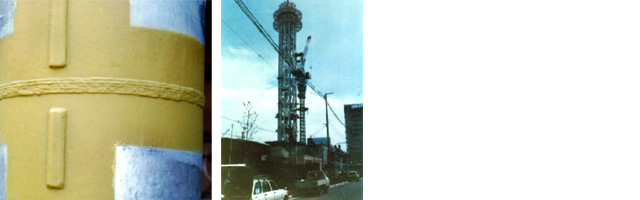

  1. NTTポートアイランド通信塔 / 1980年施工(亜鉛溶射)
  2. 左:溶射施工部(現地溶接部) 右:施工当時の通信塔
  3. 1980年、鉄塔の現地溶接部に亜鉛を溶射しました。その後、良好に使用されています。

プラント・煙突

プラント・煙突の施工実績を示します。

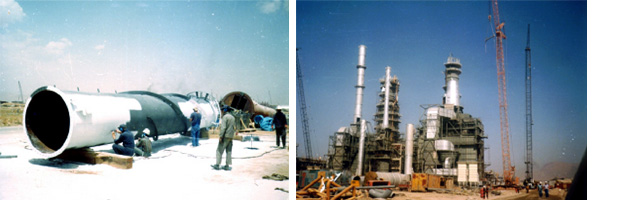

  1. イラン・アラク製油所煙突 / 1992年施工(アルミニウム溶射)
  2. 左:溶射施工時 右:組立後の煙突
  3. 1992年、製油所の煙突に対して、アルミニウム溶射を施工しました(約7,000〜)。
  4. 近くに塩水湖があり、塩分を含んだ風が吹くため、厳しい腐食環境にあります。

橋梁

橋梁の施工実績を示します。

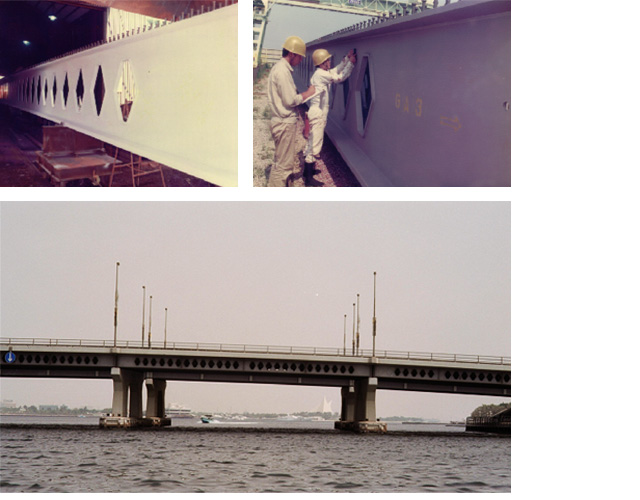

  1. アラブ首長国連邦 ドバイ・アルマクツゥム橋梁 / 1974年施工(アルミニウム溶射)
  2. 上2枚:施工時の状況 下:現在のアルマクツゥム橋梁
